静止画像装置とは、印刷機上などオンラインで印刷状態をリアルタイムで画像表示する装置です。
EL社は、ウェブの条件に合わせて各種モデルをご用意しております。
以下のモデルは代表的な静止画像装置ですが、お客様のご要望に合う最適なモデルのご提案をさせていただきます。

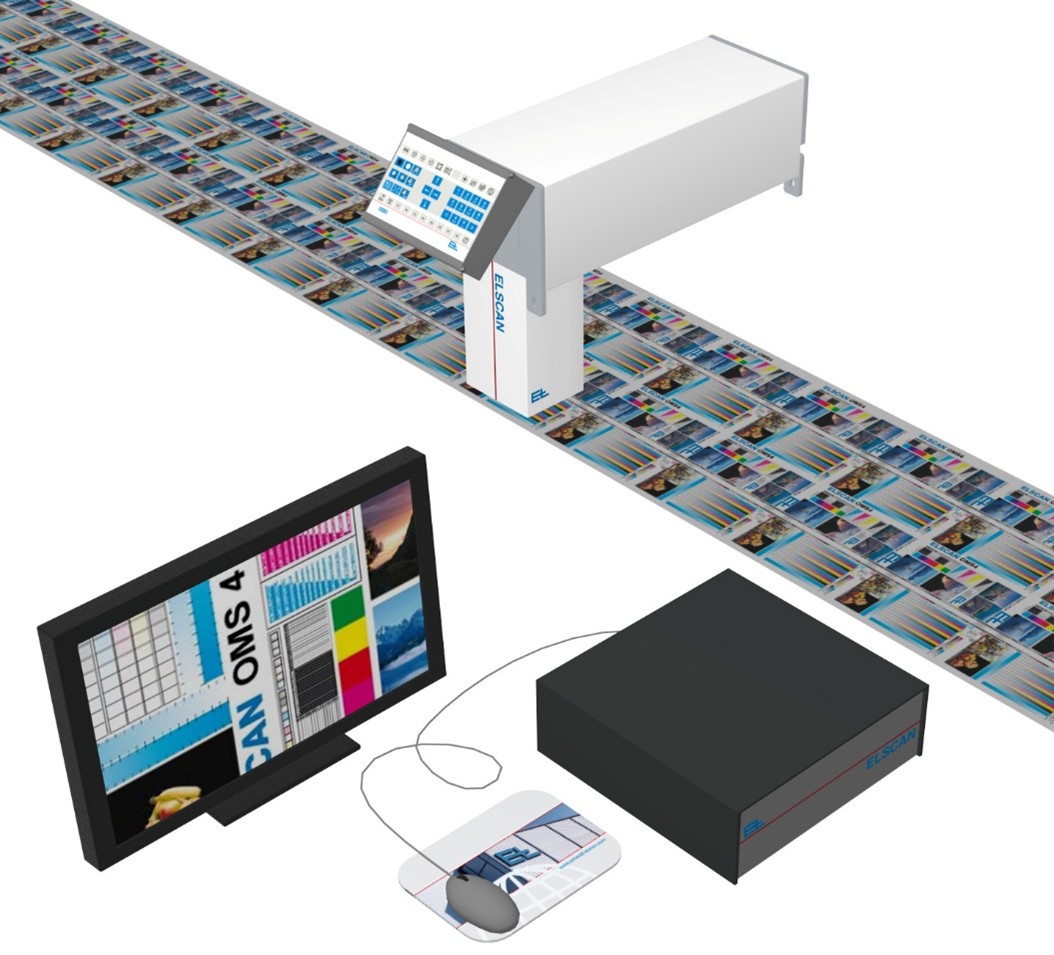

ウェブ監視システム ELSCAN OMS3
特徴
- 580 mm までの狭いウェブ用途向け
- 視野 100 x 75 mm
- 2 x 5メガピクセルカメラ付き 特許取得済み「dualView (デュアルビュー)」技術
- 最高の画質と鮮やかなカラー表示

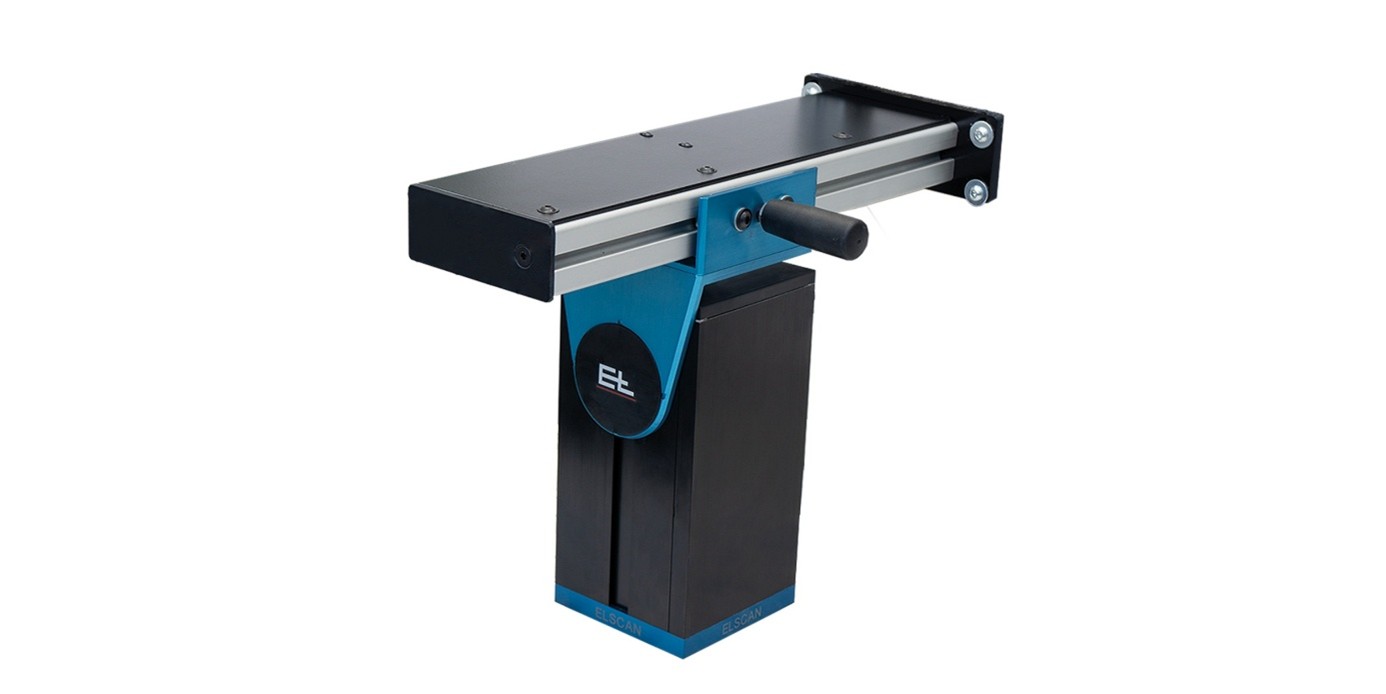

- 手動または電動カメラ位置調整のためのトラバース
- 制御されたウェブ監視用のスキャン機能
- マウス、キーパッドまたはタッチモニターによる操作
- イーサネットを介してELNET 調整システムとネットワーク化が可能(スター型またバス型)
- 遠隔保守用アクセス
仕様
| 項目 | 詳細 |
|---|---|
| カメラ | 2 x 5メガピクセル、カラー (2596 x 1944 ピクセル) |
| 視野 最大 | W = 100×75mm (T = 28 × 21mm) |
| 視野 最小 | 12 × 7mm |
| 解像度 | W = 438μm, 660dpi / T = 11μm, 2350dpi |
| ストロボ | 明視野 |
| ウェブ表面 | 紙、ラベル、ホットおよびコールドフィルム、Clear-on-Clear |
| 内蔵コントローラ付きトラバース | |
| 長さ | 300～700mm |
| 対応幅 | 180mm～580mm |
| 修正速度 | ≦350mm/s |
| (電気式トラバース) | |
| 作動電圧 | 20 ～ 30 V DC |
| 消費電力 | 1.5A(最大) |
| 定格周波数 | 50～60Hz |
| ポート | 24V,HDMI,2xUSB,イーサネット,2x D-SUB 9極 |
| モニター | |
| 作動電圧 | 90~240V AC /120 W(±10%) |
定格周波数 | 50Hz～60Hz |
| 解像度 | 22"Full HD(1920 × 1080ピクセル) |
| モニタータイプ | スタンダード / タッチモニター |
| システムデータ | |
| ウェブ速度 | 最高400m/min |
| 保護等級 | IP 30 (光学機領域 IP 50) |
| 周囲温度 | +5℃ ～ +55℃ |
| 相対温度 | 5%～95%(結露無きこと) |
| 同期化 | ギア、プリントマーク,近接イニシエータ,軸エンコーダまたは機械信号 |
