WOODEX・MECO INDUSTIRIES社
米国メイン州ジョージタウンに本拠を置くWoodex MECO Industries社は、世界中の主要産業向けにシールと木製ベアリングを製造するリーディングカンパニーです。
カスタムシャフトシールの設計・製造において40年の経験を持つチームは、幅広い製造業のお客様から寄せられた数々の複雑なシーリング課題に立ち向かい、それを克服してきました。
すべてのシールは、お客様の仕様によりメイン州ジョージタウンの自社工場でのカスタムメイドで製造され、手作業による品質検査により、世界中の顧客に出荷されます。
当社の製品は高性能で革新的であり、あらゆる環境下での長寿命を保証します。
現在、MECO シールは、世界中の食品、プラスチック、化学薬品、バッテリー フィラー、パルプおよび紙、建築資材メーカーから信頼されており、他のメカニカル シール、メカニカル パッキング、リップ シールで発生する一般的な問題を効果的に解消しています。
MECOシール代表例

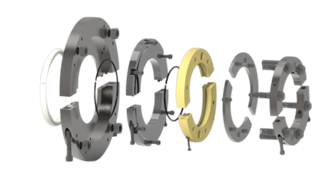

MECO AH タイプ2：シール画の圧力設定が容易です。
MECO AHタイプ2モデルは、小径から大径シャフトの限られたスペースにフィットするように設計されたシールです。
ソフトフェースのダブルメカニカルシールで、エラストマードライブを用いて回転する合成樹脂シール面（ローター）を固定のステンレス鋼固定シール面（ステーター）に対して回転させます。
ローターは、エラストマーと外部から供給される圧縮ガスパージによって、2つのステンレス製固定シール面（ステーター）と完全に接触した状態に保たれます。
AHタイプ2は、現場でのローターの面圧調整を可能にする調整ガスケットを複数備えています。
【特徴】
- 完全に2分解
- エア圧によりシール面で荷重
- エラストマー構造
【特徴】
このシールモデルは、水平、傾斜、垂直のシャフトに使用できます。このシールは、熱膨張や圧力変化の少ない用途に適しています。また、一部の爆発性環境向けにも設計可能です。
- スクリューコンベア
- ブレンダー
- バケットエレベーター
- ミキサー
【サイズ】
MECO AHタイプ2シールモデルは、カスタム設計され、注文に応じて製造されます。
シャフト径は¾インチ（18mm）から18.5インチ（470mm）までの範囲で、その間のすべてのサイズで製造が可能です。
【仕様】
| 項目 | 詳細 |
|---|---|
| 温度 | -50～260℃（シャフトが大口径の場合は低め） |
| 圧力 | 真空～+140kPa(1.4Bar) |
| シャフトの回転速度 | 無冷却時で2.5m/秒（最高200rpm程度） |
| 軸振れ許容値（TIR） | 標準6.4mm（より大きな軸振れにも対応可能） |
| パージ流体 | エアまたは不活性ガス、水、溶媒 |

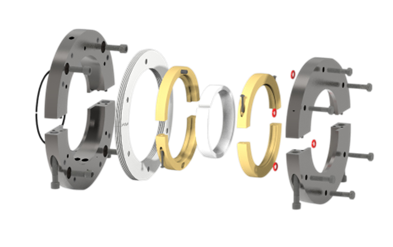

＊MECO EA-タイプ-2：分解せずに調整が可能です
MECO EAタイプ2モデルは、小径から大径シャフトの低速から中速までの様々なシーリング用途に適しています。
EAタイプ2は、フルコンタクトのソフトフェースメカニカルシャフトシール技術を採用しています。
EAタイプ2シールモデルは、標準的なスタッフィングボックスおよびパッキンググランドに代わるものです。
このシールは、内側ハウジングと外側ハウジングが別々に設けられており、それぞれに一体型または交換可能な固定シール面が設けられています。
ステーター間には、2つの交換可能なローターと駆動エラストマーで構成される回転シール面アセンブリとシール室内の機密を保つアジャスティングガスケットが配置されています。
ステーター間の距離を制御することで、シール面への負荷が生成されます。
時間の経過とともに、ローターが摩耗するにつれて、シール室内のガス圧力は徐々に低下しますが、組み立てボルトを使用して外側ステーターの位置を本体側に移動すると、回転シール面がリセットされ、シールキャビティ内の圧力が上昇します。
【特徴】
- 完全に2分解
- エラストマー駆動
class="borderline"【用途】
このシールは、真空サービスおよび熱膨張や圧力変化の少ない定常状態のアプリケーションに適しています。プロセス容器を空にすることなくシールを調整できます。
- ブレンダー
- 乾燥機
- シグマキラー
【サイズ】
MECO EAタイプ2シールモデルは、カスタム設計・受注生産です。
シャフト径は1インチ（25mm）から20インチ（500mm）まで、その間のすべてのサイズで製造が可能です。
【仕様】
| 項目 | 詳細 |
|---|---|
| 温度 | -18～260℃（シャフトが大口径の場合は低め） |
| 圧力 | 真空～+135kPa |
| シャフトの回転速度 | 最高250rpm(シャフトが大口径の場合は遅め） |
| 軸振れ許容値（TIR） | 標準6.0mm（より大きな軸振れにも対応可能） |
| 許容可能熱による軸の膨張 | 条件による |

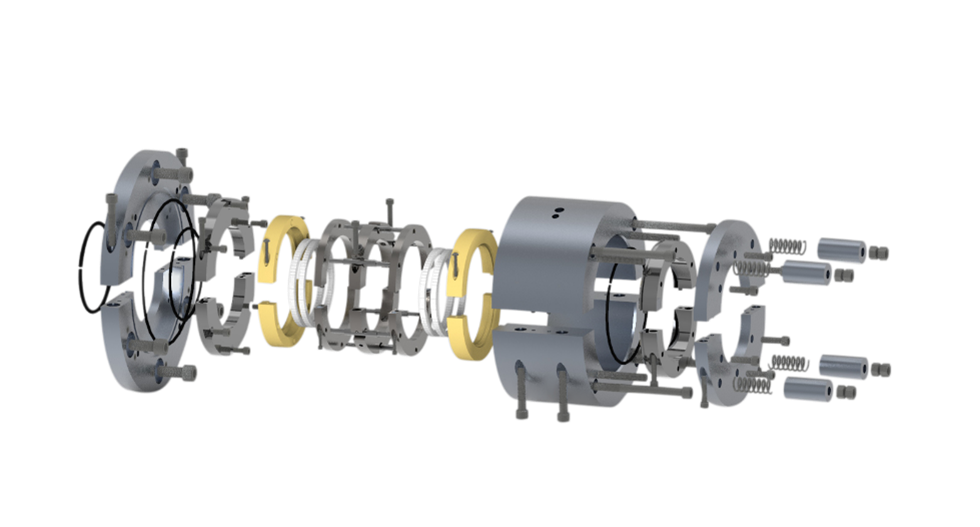

＊MECO EP タイプ3：機械式ドライブを備えたダブルメカニカルシール

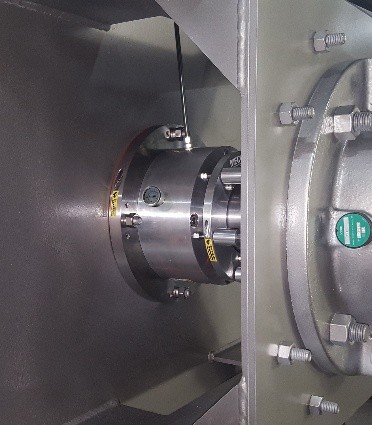

MECO EPタイプ3モデルは、MECOシールの中の最上位モデルで、真空の水平型乾燥機およびリアクターに最適な汎用性の高いスプリットシールです。
機械駆動によりベアリンググレードの合成樹脂製シール面を固定されたステンレス製シール固定面に対して回転させるダブルメカニカルシールです。
フルコンタクトのソフトフェースメカニカルシャフトシールで、お客様の機械にほとんどまたは全く改造することなく適合するようにカスタム設計されています。
【特徴】
- 完全に2分解
- 高い軸方向シャフト可動性
- 自動調整機構
【用途】
MECO EP タイプ 3 スプリットシールモデルは、使用条件が非常に厳しい化学、プラスチック、金属、製薬、その他のプロセス産業で使用される乾燥機、シグマミキサー、プラウブレンダー、パドルブレンダー、反応容器、押出機コンパウンダー、および類似の回転機器で最もよく使用されます。
このシールは、高温、大きな熱運動、変化する圧力、攻撃的な溶剤、危険物、および爆発性環境が存在するプロセス、シャフトや容器の大幅な熱膨張または収縮およびシャフトの振れの課題に対処します。プロセス媒体が液体、蒸気、および/または固体を含むいくつかの相変化を経るリアクターの撹拌シャフトにも頻繁に使用されます。
【サイズ】
MECO EPタイプ3シールモデルは、カスタム設計・受注生産です。
【仕様】
| 項目 | 詳細 |
|---|---|
| 温度 | -50～260℃（シャフトが大口径の場合は低め） |
| 圧力 | 真空～+135kPa |
| シャフトの回転速度 | 最高600rpm(シャフトが大口径の場合は遅め） |
| 軸振れ許容値（TIR） | 標準6.0mm（より大きな軸振れにも対応可能） |
| 許容可能熱による軸の膨張 | 標準で25.4mm（条件によります） |

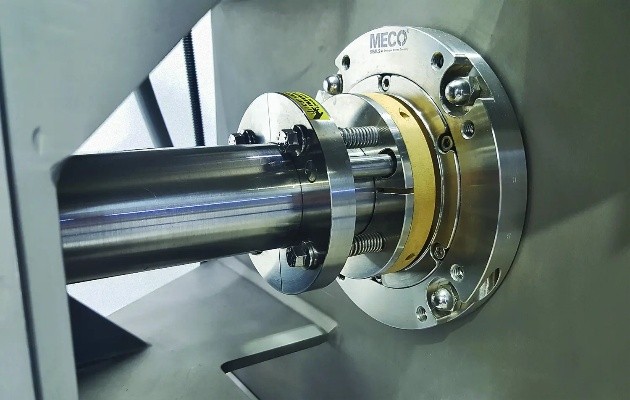

＊MECO OFS タイプ2：フルコンタクト ソフトフェイスメカニカルシール
MECO OFSタイプ2シールモデルは、スタッフィングボックス、リップシールハウジング、その他のシールに代わる製品です。
本製品は、堅牢なステンレス製ハウジングと、シャフトに対して直角に機械に直接ボルト締めされる固定シール面（ステーター）で構成されています。
低摩擦回転シール面はステーターと完全に接触します。
大型のドライブピンと内蔵スプリングを備えたドライブカラーは、ローターから所定の距離でシャフトに固定されます。
MECO OFSタイプ2モデルは、中温域における低速から中速の機器の様々なシーリング用途に最適です。
フルコンタクトのソフトフェースメカニカルシャフトシール技術を採用しており、ほとんどの食品加工機器に適合するサイズをご用意しています。
class="borderline"【特徴】
- 完全に2分解
- 掃除が簡単
- エアを使用しない
- 自動調整
【用途】
MECO OFSタイプ2シールモデルは、食品、医薬品、化学、プラスチック、金属、その他のバルクプロセス産業で使用されるブレンダー、ミキサー、調理機、コンベアなどの回転機器に最適です。
水平、傾斜、上面進入シャフトに使用され、分割設置および非分割設置が可能です。
砂糖飲料ミックス、スパイス、香料、栄養剤、プラスチックおよび金属粉末、化学薬品などのドライパウダー混合用途で広く使用されています。また、スープ、ソース、ペットフードなどの製品の湿式混合にも使用されます。
片面シールはエアフリー設計で、圧縮エアの使用に伴うコストや手間を省きます。このシールは真空条件において非常に効果的です。
構造が簡単で簡単かつ迅速な洗浄が可能です。そのためシールはブレンダーに取り付けたまま10分で洗浄することも、シャフトに沿って自由に分解して洗浄・点検することも可能です。
サイズ
MECO OFSタイプ2シールは、カスタム設計・受注生産のため、寸法は用途によって異なります。
【仕様】
| 項目 | 詳細 |
|---|---|
| 温度 | -50～218℃（シャフトが大口径の場合は低め） |
| 圧力 | 真空～+70kPa |
| シャフトの回転速度 | 最高290rpm(シャフトが大口径の場合は遅め） |
| 軸振れ許容値（TIR） | 標準6.0mm（より大きな軸振れにも対応可能） |
| 許容可能な軸の動き | 0.4mm |
| 許容可能熱による軸の膨張 | 標準で3.0mm（条件によります） |

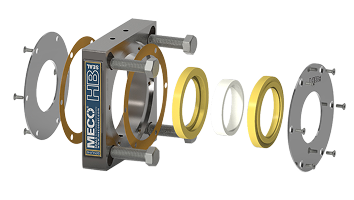

＊MECO HBシール：CEMA規格とメートル法サイズで設計

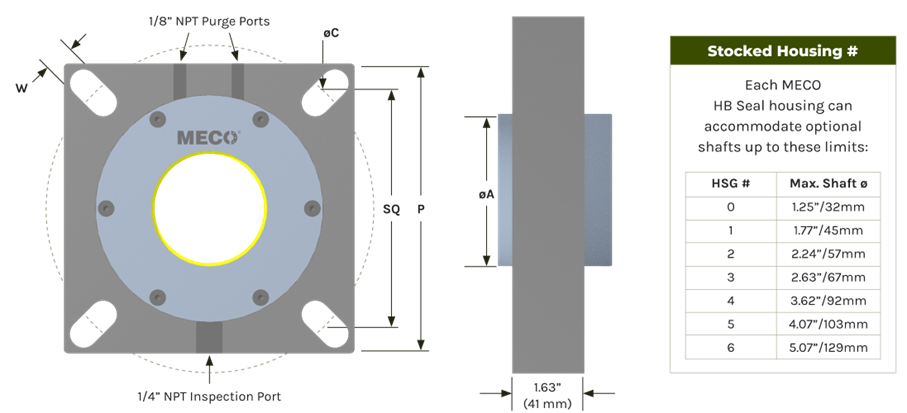

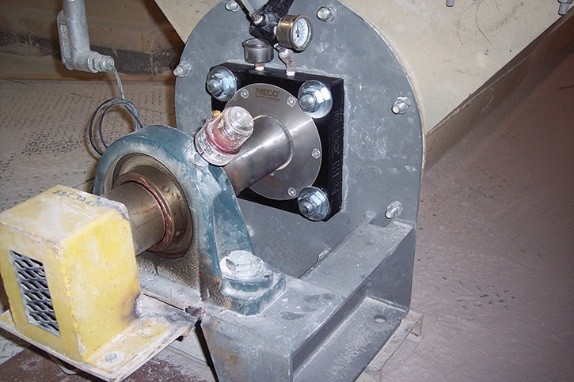

MECO HBシールモデルは、主にスクリューコンベア向けに設計された、完全接触型、エアパージ式ソフトフェースメカニカルシャフトシールです。
シールハウジングには、交換可能な2つのステンレス製固定シール面が取り付けられています。エラストマー駆動により、ベアリンググレードの合成樹脂製シール面を固定されたステンレス製シール面に対して回転駆動します。
内部には、交換可能なローターと駆動用エラストマーで構成される回転シール面アセンブリがあります。エラストマーとローターが連動してシールを形成します。
低摩擦の回転シール面はシャフトに対して直角に配置され、固定シール面と完全に接触しています。
キャビティには低圧のエアまたはガスが充填され、これがバリア流体として機能し、シール面に空気圧負荷をかけます。
HBシールは平行度と平坦度を確保することで、製品の密閉性を最大限に高め、バリアガスの消費量を最小限に抑えます。
HBシールは、米国コンベア機器製造者協会（CEMA）の規格およびメートル法相当の規格に準拠した機器のサイズに設計されています。
【特徴】
- エアパージ式
- 経済的
- 完全に二分割された修理キット(本体は一体型)
【用途】
MECO HBシールモデルは、スクリューコンベア／スクロール、小型ブレンダー、バケットエレベーター、その他バルクプロセス産業で使用される回転機器に最適です。
HBシールモデルは、水平、傾斜、垂直シャフトに非分割設置で使用されます。
【材質】
- ハウジング材質: FDA ナイロン、陽極酸化アルミニウム、または 316L ステンレス鋼から選択します。
- エラストマー: 幅広い互換性のために、Viton®、FDA 白色シリコン、または EPDM が利用可能です。
- ステーター: 標準では 304 ステンレス鋼製です。
- ローター：標準材質は高性能のMECO 3000（FDA 承認の、研磨剤を含まないポリマー充填 PTFE）です。
- o ローター材質オプション:
- 耐摩耗性を最大限に高める MECO 3120 (FDA 承認、ミネラル充填 PTFE)
- MECO 3400 (FDA および EU10/2011 ポリマー充填 PTFE)
- コスト効率が高く、非研磨性の用途または PTFE が許可されていない場合には、UHMW ポリエチレンを使用します。
- o ローター材質オプション:
【サイズ】
MECO HBモデルシールは、6種類の標準インチサイズと10種類のメートルサイズで在庫されています。
ハウジングとそれぞれに対応する最大シャフトサイズについては、下記の在庫HSG番号表をご覧ください。

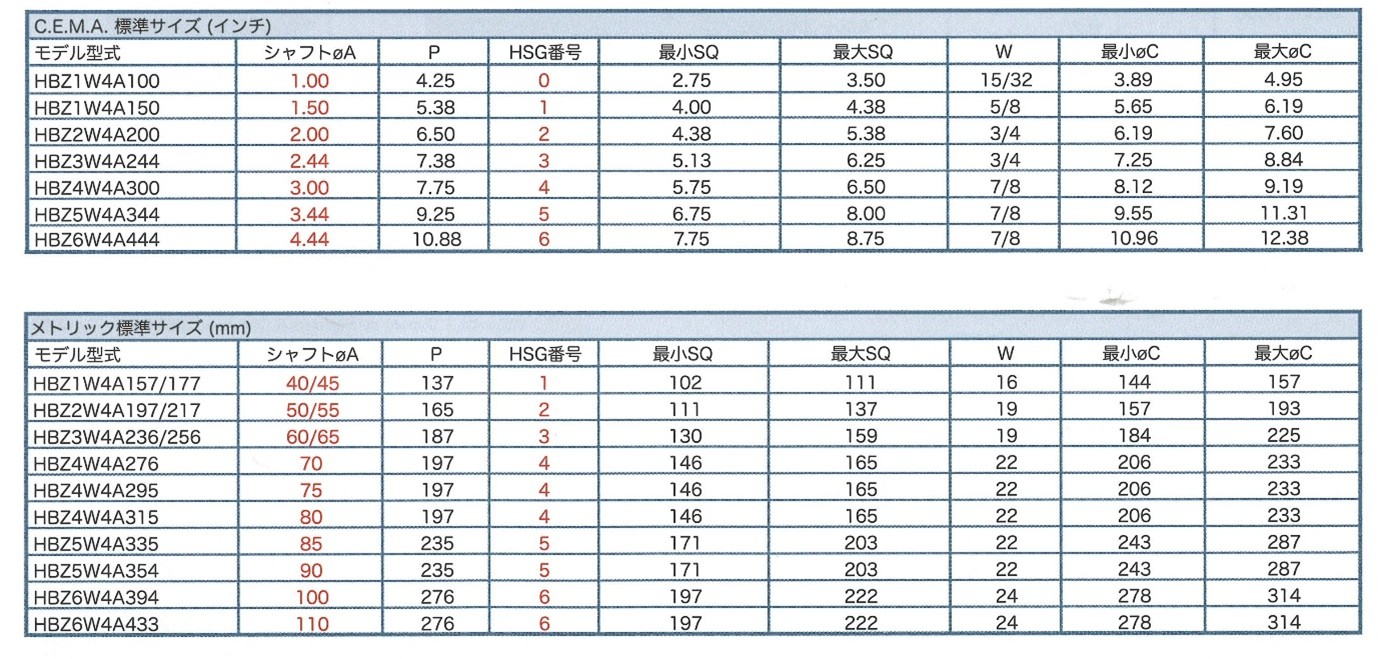

C.E.M.A. 標準サイズ (インチ)
| モデル型式 | シャフトøA | P | HSG番号 | 最小SQ | 最大SQ | W | 最小øC | 最大øC |
|---|---|---|---|---|---|---|---|---|
| HBZ1W4A100 | 1.00 | 4.25 | 0 | 2.75 | 3.50 | 15/32 | 3.89 | 4.95 |
| HBZ1W4A150 | 1.50 | 5.38 | 1 | 4.00 | 4.38 | 5/8 | 5.65 | 6.19 |
| HBZ2W4A200 | 2.00 | 6.50 | 2 | 4.38 | 5.38 | 3/4 | 6.19 | 7.60 |
| HBZ3W4A244 | 2.44 | 7.38 | 3 | 5.13 | 6.25 | 3/4 | 7.25 | 8.84 |
| HBZ4W4A300 | 3.00 | 7.75 | 4 | 5.75 | 6.50 | 7/8 | 8.12 | 9.19 |
| HBZ5W4A344 | 3.44 | 9.25 | 5 | 6.75 | 8.00 | 7/8 | 9.55 | 11.31 |
| HBZ6W4A444 | 4.44 | 10.88 | 6 | 7.75 | 8.75 | 7/8 | 10.96 | 12.38 |
メトリック標準サイズ (mm)
| モデル型式 | シャフトøA | P | HSG番号 | 最小SQ | 最大SQ | W | 最小øC | 最大øC |
|---|---|---|---|---|---|---|---|---|
| HBZ1W4A157/177 | 40/45 | 137 | 1 | 102 | 111 | 16 | 144 | 157 |
| HBZ2W4A197/217 | 50/55 | 165 | 2 | 111 | 137 | 19 | 157 | 193 |
| HBZ3W4A236/256 | 60/65 | 187 | 3 | 130 | 159 | 19 | 184 | 225 |
| HBZ4W4A276 | 70 | 197 | 4 | 146 | 165 | 22 | 206 | 233 |
| HBZ4W4A295 | 75 | 197 | 4 | 146 | 165 | 22 | 206 | 233 |
| HBZ4W4A315 | 80 | 197 | 4 | 146 | 165 | 22 | 206 | 233 |
| HBZ5W4A335 | 85 | 235 | 5 | 171 | 203 | 22 | 243 | 287 |
| HBZ5W4A354 | 90 | 235 | 5 | 171 | 203 | 22 | 243 | 287 |
| HBZ6W4A394 | 100 | 276 | 6 | 197 | 222 | 24 | 278 | 314 |
| HBZ6W4A433 | 110 | 276 | 6 | 197 | 222 | 24 | 278 | 314 |
【仕様】

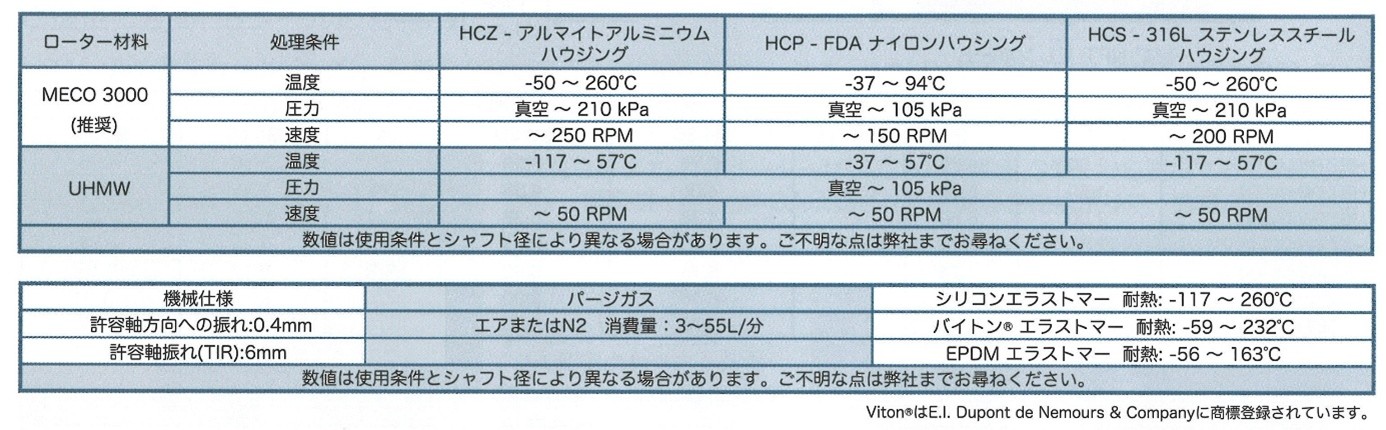

| ローター材料 | 処理条件 | HCZ - アルマイトアルミニウムハウジング | HCP - FDA ナイロンハウジング | HCS - 316L ステンレススチールハウジング |
|---|---|---|---|---|
| MECO 3000 （推奨） | 温度 | -50 ～ 260℃ | -37 ～ 94℃ | -50 ～ 260℃ |
| 圧力 | 真空 ～ 210 kPa | 真空 ～ 105 kPa | 真空 ～ 210 kPa | |
| 速度 | ～ 250 RPM | ～ 150 RPM | ～ 200 RPM | |
| UHMW | 温度 | -117 ～ 57℃ | -37 ～ 57℃ | -117 ～ 57℃ |
| 圧力 | 真空 ～ 105 kPa | |||
| 速度 | ～ 50 RPM | ～ 50 RPM | ～ 50 RPM |
※数値は使用条件とシャフト径により異なる場合があります。不明な点は弊社までお尋ねください。
| 機械仕様 | ||
|---|---|---|
| 許容軸方向への振れ | 0.4mm | パージガス エアまたはN2 消費量: 3～55L/分 |
| 許容軸振れ（TIR） | 6mm | |
| シリコンエラストマー | 耐熱: -117 ～ 260℃ | |
| バイトン® エラストマー | 耐熱: -59 ～ 232℃ | |
| EPDM エラストマー | 耐熱: -56 ～ 163℃ | |
※数値は使用条件とシャフト径により異なる場合があります。不明な点は弊社までお尋ねください。
Viton®はE.I. Dupont de Nemours & Companyに商標登録されています。

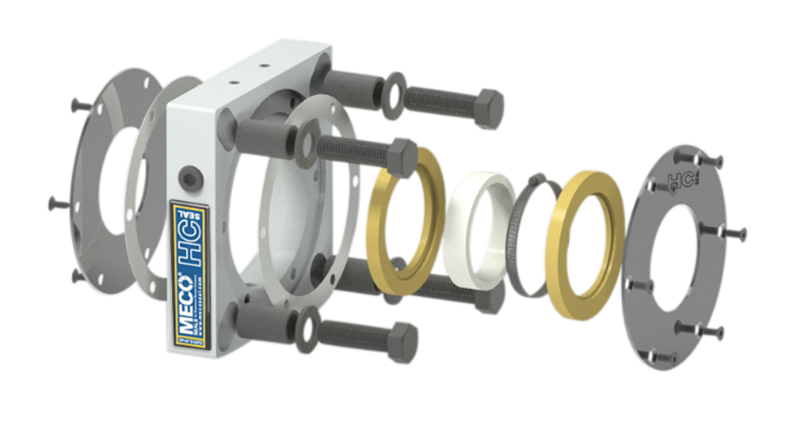

＊MECO HCシール：エアフリーシーリング技術

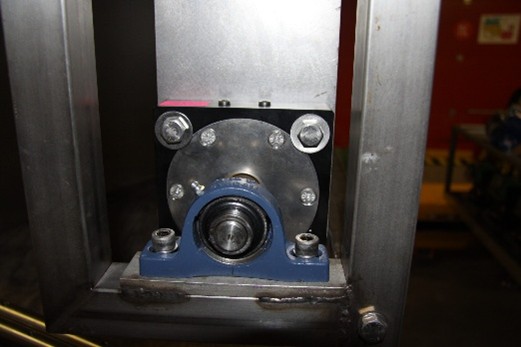

MECO HCシールモデルは、フルコンタクトのソフトフェースメカニカルシャフトシールです。エラストマードライブを用いて、ベアリンググレードのポリマーシール面をステンレス鋼の固定面に対して回転させます。

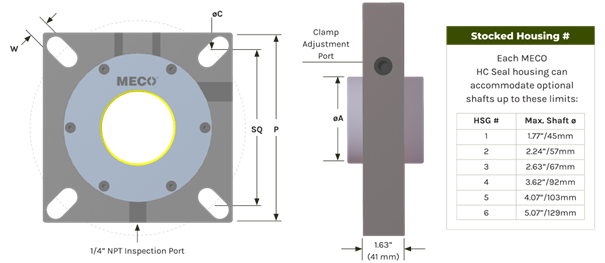

MECO HCシールは、金属製またはFDAナイロン製のハウジングを採用しており、締め付け過ぎたフランジベアリングによって潰れることはありません。
シールハウジングには、交換可能な2つのステンレス鋼製固定シール面が取り付けられています。内部には、交換可能なローターと駆動用エラストマーで構成される回転シール面アセンブリが内蔵されています。
エラストマーとローターが連動することで、気密性と防水性を確保します。低摩擦の回転シール面はシャフトに対して直角に配置され、固定シール面と完全に接触しています。
駆動用エラストマーの周囲には、シール面に荷重をかけるためのステンレス鋼製のホースクランプが取り付けられています。
HBシールは、米国コンベア機器製造者協会（CEMA）の規格およびメートル法相当の規格に準拠した機器のサイズに設計されています。
【特徴】
- エアフリー
- 経済的
- 分解せずに調整可能
- シャフトの振れ耐性
【用途】
MECO HCシールモデルは、スクリューコンベア／スクロール、小型ブレンダー、バケットエレベーター、およびバルクプロセス産業で使用される同様の回転機器向けに設計されています。
HCシールモデルは、水平、傾斜、垂直シャフトに非分割設置で使用されます。
【材質】
- ハウジング材質: FDA ナイロン、陽極酸化アルミニウム、または 316L ステンレス鋼から選択します。
- エラストマー: 幅広い互換性のために、Viton®、FDA 白色シリコン、または EPDM が利用可能です。
- ステーター: 標準では 304 ステンレス鋼製です。
- ローター：標準材質は高性能のMECO 3000（FDA 承認の、研磨剤を含まないポリマー充填 PTFE）です。
- ローター材料オプション
- 耐摩耗性を最大限に高める MECO 3120 (FDA 承認、ミネラル充填 PTFE)。
- MECO 3400 (FDA および EU10/2011 ポリマー充填 PTFE)
- コスト効率が高く、非研磨性の用途または PTFE が許可されていない場合には、UHMW ポリエチレンを使用します。
- ローター材料オプション
【サイズ】
MECO HCモデルシールは、6種類の標準インチサイズと10種類のメートルサイズで在庫されています。
ハウジングとそれぞれに対応する最大シャフトサイズについては、下記の在庫HSG番号表をご覧ください。

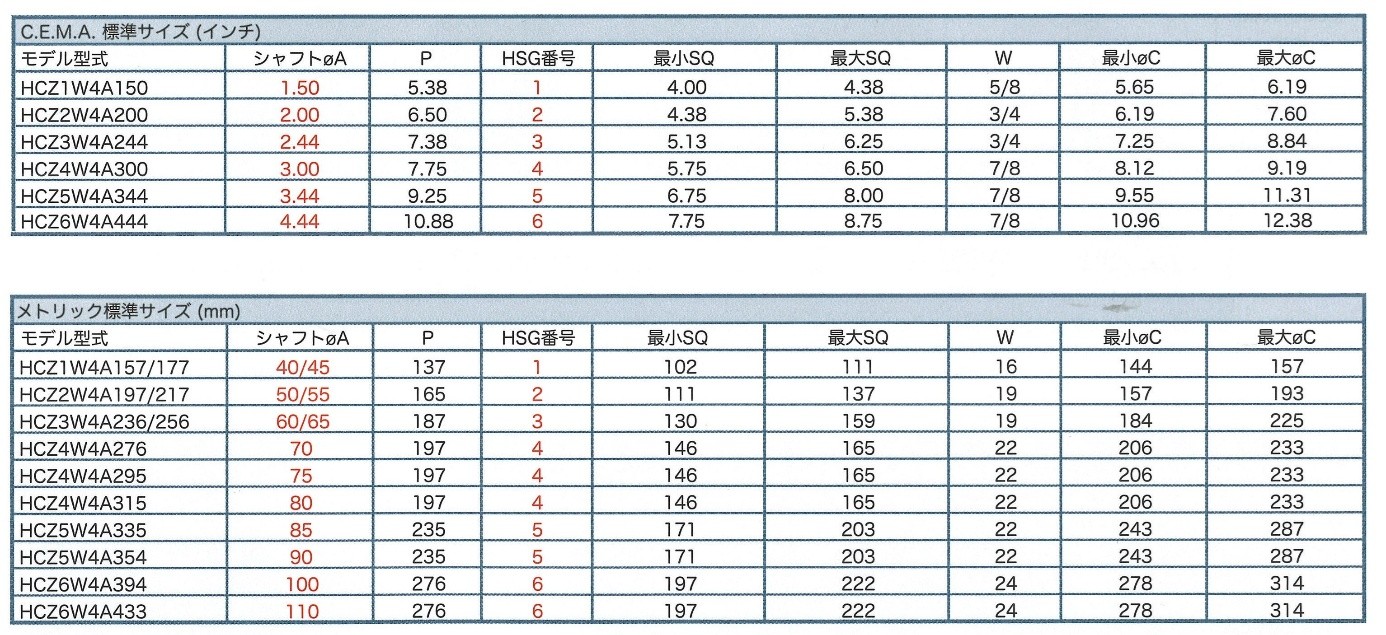

| モデル型式 | シャフトøA | P | HSG番号 | 最小SQ | 最大SQ | W | 最小øC | 最大øC |
|---|---|---|---|---|---|---|---|---|
| HCZ1W4A150 | 1.50 | 5.38 | 1 | 4.00 | 4.38 | 5/8 | 5.65 | 6.19 |
| HCZ2W4A200 | 2.00 | 6.50 | 2 | 4.38 | 5.38 | 3/4 | 6.19 | 7.60 |
| HCZ3W4A244 | 2.44 | 7.38 | 3 | 5.13 | 6.25 | 3/4 | 7.25 | 8.84 |
| HCZ4W4A300 | 3.00 | 7.75 | 4 | 5.75 | 6.50 | 7/8 | 8.12 | 9.19 |
| HCZ5W4A344 | 3.44 | 9.25 | 5 | 6.75 | 8.00 | 7/8 | 9.55 | 11.31 |
| HCZ6W4A444 | 4.44 | 10.88 | 6 | 7.75 | 8.75 | 7/8 | 10.96 | 12.38 |
| モデル型式 | シャフトøA | P | HSG番号 | 最小SQ | 最大SQ | W | 最小øC | 最大øC |
|---|---|---|---|---|---|---|---|---|
| HCZ1W4A157/177 | 40/45 | 137 | 1 | 102 | 111 | 16 | 144 | 157 |
| HCZ2W4A197/217 | 50/55 | 165 | 2 | 111 | 137 | 19 | 157 | 193 |
| HCZ3W4A236/256 | 60/65 | 187 | 3 | 130 | 159 | 19 | 184 | 225 |
| HCZ4W4A276 | 70 | 197 | 4 | 146 | 165 | 22 | 206 | 233 |
| HCZ4W4A295 | 75 | 197 | 4 | 146 | 165 | 22 | 206 | 233 |
| HCZ4W4A315 | 80 | 197 | 4 | 146 | 165 | 22 | 206 | 233 |
| HCZ5W4A335 | 85 | 235 | 5 | 171 | 203 | 22 | 243 | 287 |
| HCZ5W4A354 | 90 | 235 | 5 | 171 | 203 | 22 | 243 | 287 |
| HCZ6W4A394 | 100 | 276 | 6 | 197 | 222 | 24 | 278 | 314 |
| HCZ6W4A433 | 110 | 276 | 6 | 197 | 222 | 24 | 278 | 314 |

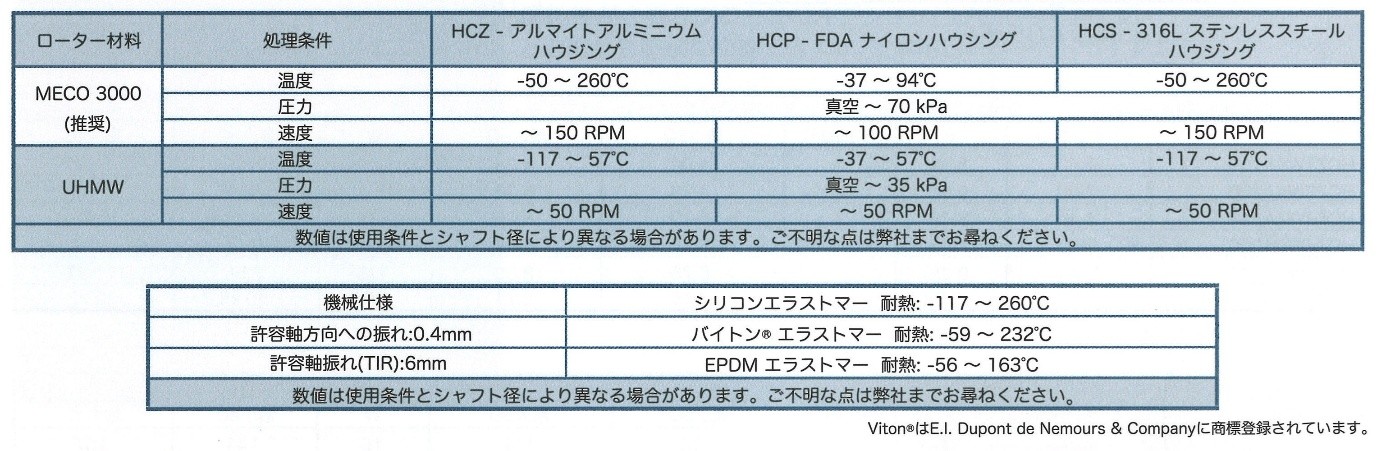

【仕様】
| ローター材料 | 処理条件 | HCZ - アルマイトアルミニウムハウジング | HCP - FDA ナイロンハウジング | HCS - 316L ステンレススチールハウジング |
|---|---|---|---|---|
| MECO 3000 （推奨） |
温度 | -50 ～ 260℃ | -37 ～ 94℃ | -50 ～ 260℃ |
| 圧力 | 真空 ～ 70 kPa | |||
| 速度 | ～ 150 RPM | ～ 100 RPM | ||
| UHMW | 温度 | -117 ～ 57℃ | -37 ～ 57℃ | -117 ～ 57℃ |
| 圧力 | 真空 ～ 35 kPa | |||
| 速度 | ～ 50 RPM | ～ 50 RPM | ～ 50 RPM |
※数値は使用条件とシャフト径により異なる場合があります。不明な点は弊社までお尋ねください。
| 機械仕様 | |
|---|---|
| 許容軸方向への振れ | 0.4mm |
| 許容軸振れ（TIR） | 6mm |
| シリコンエラストマー | 耐熱：-117 ～ 260℃ |
| バイトン® エラストマー | 耐熱：-59 ～ 232℃ |
| EPDM エラストマー | 耐熱：-56 ～ 163℃ |
※数値は使用条件とシャフト径により異なる場合があります。不明な点は弊社までお尋ねください。
Viton®はE.I. Dupont de Nemours & Companyに商標登録されています。
