Opti-color社 自動粘度コントロールシステム

opti-color 回転センサー

回転ディップセンサーの使用により、正確な粘度計測とコントロールを行うことが可能です。
メインタンクの蓋部分に直接取り付けることも可能です。
そのため柔軟に使用することができ、簡単にメンテナンスやクリーニングを行うことが出来ます。
結果として、良質な測定と耐久性が持続し、安全に使用することができます。

特徴

  • メインタンクでの使用またはバイパスによる取り付けのための回転ディップセンサー
  • 容易な取り付け、正確な操作、簡単なクリーニング及びメンテナンス
  • 特別に設計、セレクトされ高い防爆性能を持つカバー内のモーターによる精密な測定
  • ステンレスで長さも選択可能なセンサー筒が回転センサーを保護

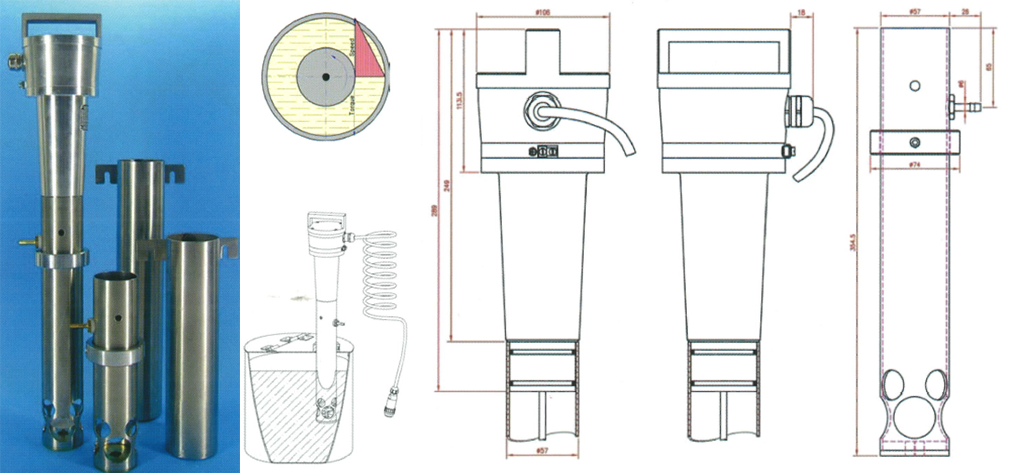

opti-color 粘度センサー

回転軸の付いた回転式ディップセンサーでは、高速回転型と可変回転型との２タイプがあり、高速型は低粘度から中粘度向き、可変型は1,000 - 300,000cpsの高粘度に対応します。
設置方式として、それぞれにディップタイプとインラインタイプが用意されています。

特徴

  • センサーヘッド、測定軸、ディスク、チューブ
  • 350mm(750mmまで選択可能)のステンレス鋼板で保護されたチューブ
  • 最大で約800mPasまでの粘度に適応できるディスクが選択可能
  • ATEX:Ex Ⅱ 2 G EEx de ⅡB T6に準拠
    セクション　　意味解説
    Ex防爆機器爆発性雰囲気出の使用を示す共通記号
    Ⅱ装置グループ産業用装置(例：印刷・化学工場)
    2装置カテゴリカテゴリ2...Zone1対応(通常時に爆発性雰囲気のある場所で使用)
    G雰囲気タイプG = Gas(ガス・蒸気・ミスト)
    EEx欧州の防爆規格記号　　現在は「Ex」に統一されつつある旧記法。
    de保護構造の種類d = 耐圧防爆構造(flameproof)
    e = 安全防爆構造(increased safety)
    組み合わせで二重防護を表している。
    ⅡBガスグループⅡB = 中程度の爆発危険性(例：エチレンなど)
    T6温度等級最大表面温度 85℃以下
    (着火温度が最も低い物質向け)
  • 調整リングと軸ホルダーによる簡単な取付

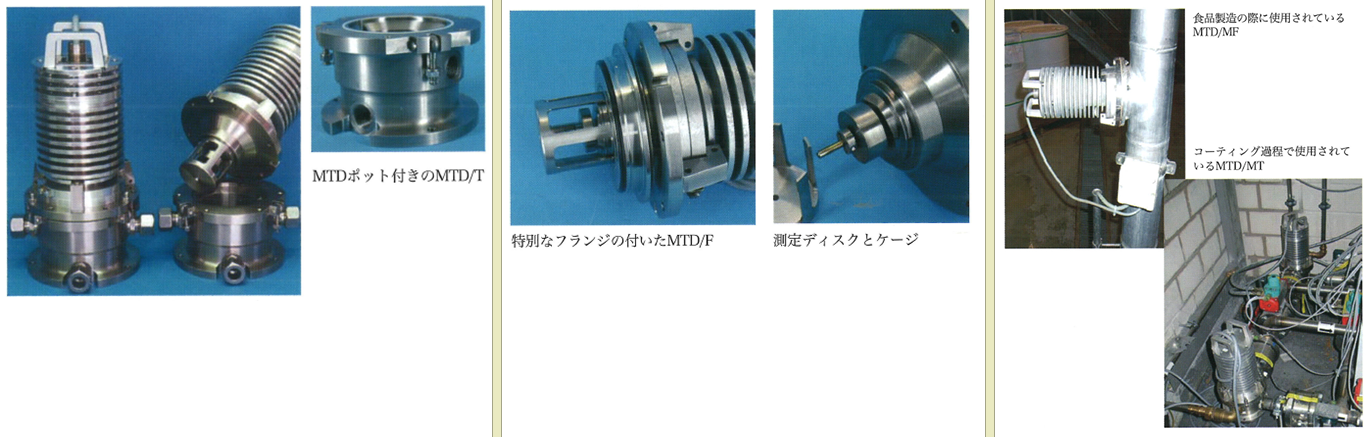

opti-color インライン用センサー

MTDおよびIKAセンサーは、フランジの金属板を通して測定したい液体媒体への間接的に磁力により接続するクラッチシステム(特許取得済み)で構成されており、この特別な技術によりセンサーをあらゆる場所に設置または取り付けることが可能です。
ライン用センサーのタイプに合わせて、加圧されたパイプラインまたはタンク(MTD/MFなど)内で、また加圧されたポット(MTD/MTなど)またはオープントレイ/タンク(IKA/WBなど)にディップした状態で測定を行うことも可能です。

特徴

MTD/T と　MTD/MTについて
  • ディスク測定のための磁石クラッチシステムを搭載したライン用のモーターMTDと、保護ケージ
  • 約450mPasの範囲、Mタイプであれば約20,000mPasの範囲
  • ご要望に合わせたATEXタイプ(オプション)
  • in/out/cleanなど3つの接続口が付いたMTD測定ポッド
MTD/F と　MTD/MFについて
  • ディスク測定のための磁石クラッチシステムを搭載したライン用のモーターMTDと、保護ケージ
  • 約450mPasの範囲、Mタイプであれば約20,000mPasの範囲
  • ご要望に合わせたATEXタイプ(オプション)
  • 直接取付のMTDフランジシステム
MTDのオプション
  • 特別なフランジ（サニタリー仕様に適応）
  • 自動洗浄サポートのためのホップ昨日とフランジ
  • 高い温度範囲の際の過熱防止

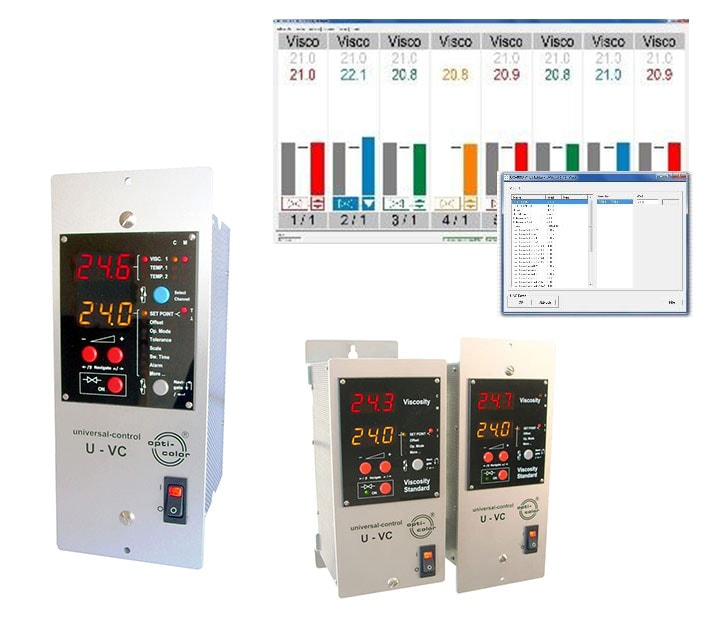

opti-color 粘度コントロールユニット

粘度コントロールユニットは回転・落球センサーにそれぞれ対応します。
システムそのものとして使用可能なユニットや、opti-colorの4000ソフトウェアに接続可能なユニットもあります。
その他のユニットは、2、3、または8までのセンサーを一つのセントラルディスプレイで操作可能です。

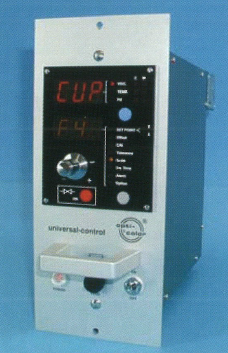

Multi_VC粘度コントロール

Multi_VCシステムはお客様のご要望に応じて、製造過程における粘度検出と測定のために必要な最適な機能を提供いたします。
製造過程における粘度検出と測定のために必要な最適な機能を提供いたします。
測定数値は最適な状態にコントロールされ、正確に表示されます。
本システムには、個々の設定と調整に合わせた広範囲な機能や様々なスケールデータ及びそれのエディタ機能が搭載されています。
より多くのデータへ接続するため、ユニットには、シリアルインタフェースとプリンタ、opti-colorの他のコントロールと接続するためのoc-net機能があります。
本システムには、温度やpH値のためのコントロールチャンネルも追加できます。

jnior VC粘度コントロール

jniorVCシステムには、粘度測定とコントロールのためのフルデジタル機能とその他の選択された特性が搭載されています。
各プロセスの作業場に個々のシステムを取り付ける場合、壁用の取付ボックスが使用可能です。
オプションで、滴下バルブのタイムコントロールや、出口としての2つめのバルブ、またはoc-4000のためのシリアルインタフェースが使用可能です。

junior US MultiContact

Junior US-MultiContactシステムは、回転センサーの接続とコントロールのために作られました。
おぷしょんでさらに　温度とoc-4000接続のシリアルインタフェースのための3点コントロールチャンネルを追加できます。
オプションには溶剤比率制御機能もあり、数種の溶剤を増せず時、個々のタイムパラメータをコントロールできる4つまでの溶剤滴下バルブが設置可能です。

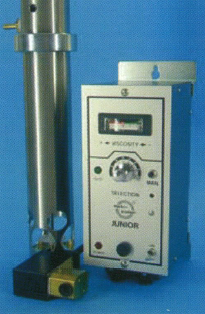

Junior アナログコントロール

アナログユニットには簡単に使用できる電位差計と、実際粘度を+/-で示すディスプレイユニットが付いています。
本ユニットには自動溶剤滴下のための標準出口があります。
シンプルでリーズナブルなモデルです。

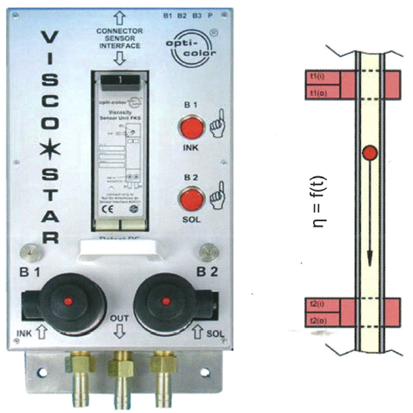

ViscoStar ボール落下式センサー

opti-colorのボール落下式センサーは、印刷、コーティングなどのプロセスのために必要なソリューションをご提供します。
opti-colorのｂボール落下センサーには様々なタイプがあり、高い精度で粘度値を測定します。
測定の開始にあたり、測定媒体内の乱れに起因する誤測定を避けるための調節(調節時間は変更可能)ができる機能が備わっております。
本体に一体化されたエア駆動式バルブは、システム全体の高い信頼性、メンテナンス・取付の容易さ、耐久性を保証しており、デザインがコンパクトで取付が容易です。
付加的な外部バルブは、作動中に様々な溶剤との混合及び滴下のための接続が可能です。

特徴

  • インク流入、リターン、または溶剤供給のための1/2インチ接続口
  • 一体化された信頼性の高いダイヤフラムバルブ
  • センサー全面に配置されたバルブのコントロールB1,B2
  • 保護カバーを含むATEX:Ⅱ 2G Ⅱ A Xに準拠。
    • セクション　　意味解説
    Ⅱ装置グループ産業用装置(例：印刷・化学工場)
    2装置カテゴリカテゴリ2...Zone1対応(通常時に爆発性雰囲気のある場所で使用)
    G雰囲気タイプG = Gas(ガス・蒸気・ミスト)
    ⅡAガスグループⅡA = 低程度の爆発危険性(例：エチレンなど)
    X特別条件付き認証この機器には使用条件に制限や注意点がある。詳細は**取扱説明書や証明書（EC-Type Certificate）**を参照する必要あり
特許取得済みのボールコントロール

測定の開始タイミングが統制可能で、バルブ位置に関係なく決定することが出来ます。
そのため乱流の影響を受けることなく、高い精度を保証することが出来ます。

その他

以上がopti-color社の自動粘度コントロールとなります。
ご質問やご要望、お見積り依頼がございましたら、お問い合わせからお願いいたします。
