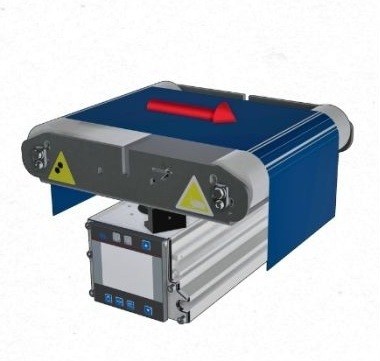

特徴

• 公称幅 160～450 mm、最大ウェブテンション 300 N に対応した、操作および制御技術を統合したブラシレス駆動技術含む非常にコンパクトな旋回フレーム
• 様々なセンサと組み合わせ可能
• FR 47 赤外線エッジセンサ、ティッシュおよびフリース向け
• FR 61 赤外線ワイドバンドセンサ、頻繁にフォーマットの切り替えが行われる紙や不織布向け
• FR 65 赤外線ワイドバンドセンサ、頻繁にフォーマットの切り替えが行われる紙や不織布向け
• FX 47 超音波エッジセンサ、紙および透明のプラスチック材料向け
• FE 53 カラーラインセンサ、線や色のコントラストのある印刷済みウェブ向け
• イーサネットを介してELNET 調整システムとネットワーク化が可能(スター型またバス型)
• オプションとして、内蔵型フィールドバスインターフェースであるイーサネット/IP、イーサネット UDP またはプロフィネットが使用可能
• 標準ウェブブラウザに基づく Web ベースマネージメントにより、容易なサービスと診断が可能
• タッチ方式グラフィックユーザーインターフェースによる直感的な操作
• オプションとしての追加操作
• オプションでクランプテーブル及び切断テーブル装備

仕様

項目	詳細
ガイド精度 FR 47/FX 47/FE 53	< ± 0.1mm (素材による)
ガイド精度 FR 61	< ± 0.1mm (素材による)
エラー頻度	最大8Hz
公称移動距離 LÜ 180 mm/200 mm	最大 ±19 mm/最大 ±21 mm
公称移動距離 LÜ 250 mm/300 mm	最大 ±14.5 mm/最大 ±18 mm
定格変位速度	最大 150 mm /s
ウェブテンション	最大 300 N
ローラー径 D	40/60/80 mm
周囲温度	+10 °C ～ +50 °C
相対湿度	15 ～ 95% (結露なきこと)
定格作動電圧	24 V DC
定格電圧範囲	20 ～ 30 V DC (リップルを含む)
電源ユニットを含む定格電圧範囲	100 ～ 240 V、50/60 Hz
消費電流	最大 4.5 A DC
インターフェース	イーサネット ELNET プロトコル
フィールドバスインターフェース、オプション	イーサネット UDP イーサネット IP プロフィネット
デジタルI/Oインタフェース	5x デジタル入力、設定可能 1x 出力、設定可能
認証	CE適合(機械指令 2006/42/EC) NRTL認証CU72180310 01
保護等級	IP54

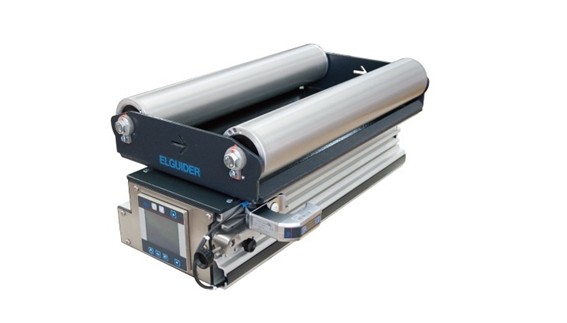

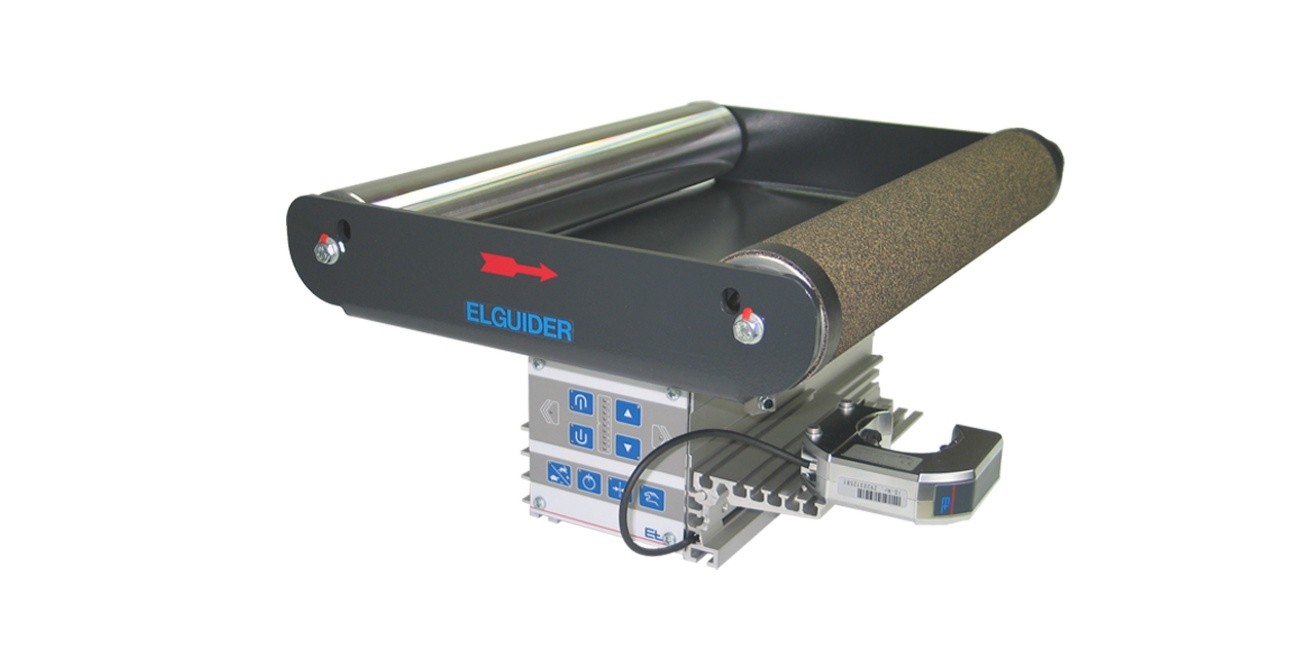

旋回フレームシステム ELGUIDER DRB23
